氣體過濾分離器
-

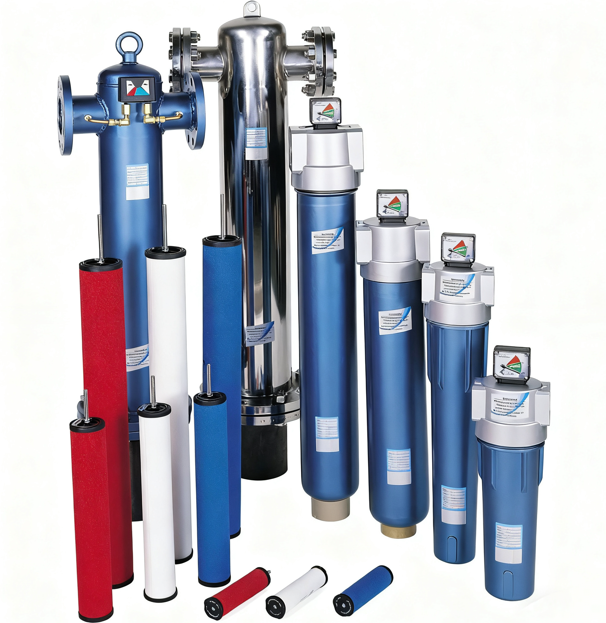

壓縮空氣過濾器
空氣過濾器是一種先進、高效且 易操作的全自動過濾裝置。主要濾除氣體中的粉塵、固體顆粒、水及油成分物質。過濾器可應用于對、壓縮空氣、合成氣、煤氣、氫氣、氮氣、天然氣等各種復雜工況氣體的過濾。過濾器可參考壓力容器《GB150-2011》或ASME標準制造。
產品特點：
空氣過濾器是一種先進、高效且 易操作的全自動過濾裝置。主要濾除氣體中的粉塵、固體顆粒、水及油成分物質。過濾器可應用于對、壓縮空氣、合成氣、煤氣、氫氣、氮氣、天然氣等各種復雜工況氣體的過濾。過濾器可參考壓力容器《GB150-2011》或ASME標準制造。
工作原理：
工作原理：氣流從入口進入設備，濾芯支撐管均勻分布?xì)饬鳎魉俅蟠蠼档?，大的雜質被粗分離沉降到過濾器底部。氣流經過濾芯后，大于分離精度的雜質被濾芯捕獲，凈化后的氣流從出口流出過濾器。
產品特性：
適用于從氣體中僅需出去固體顆?；?qū)σ后w無過濾要求的工況場合；
過濾器使用先進、可靠的濾芯，以保證設備的工作性能；
濾芯材料有多種選擇，根據不同要求選擇不同濾芯；
過濾設備采用鋁合金、304/316等材質制成，強度大，耐腐蝕；
過濾器結構設計緊湊，占地面積小，安裝方便；
獨特的密封設計，保證了濾芯的密封性和剛度；
精確的壓降計算，有效減少了能量損失；
細致的細節設計，增強了操作維護的便捷性；
效率高、精度高、處理量高。

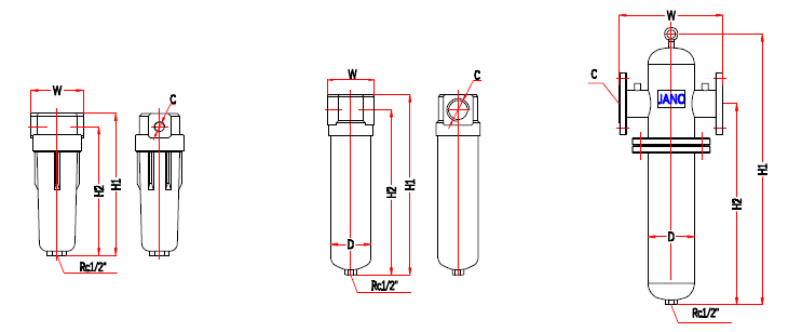

設備選型尺寸表
型號 | C | W | H1 | H2 | D | 濾芯型號 | 殼體材質 | |
SAF-12 | 0.5Nm3/min | Rc1/2” | 94 | 217 | 190 | / | 鋁合金 | |
SAF-16 | 1Nm3/min | Rc1/2”~1” | 104 | 280 | 254 | / | Ex-16 | |
SAF-20 | 2Nm3/min | Rc1/2”~1” | 104 | 280 | 254 | / | Ex-20 | |
SAF-24 | 3Nm3/min | Rc1.5”~2” | 137 | 381 | 341 | / | Ex-24 | |
SAF-28 | 5Nm3/min | Rc1.5”~2” | 137 | 510 | 470 | / | Ex-28 | |
SAF-32 | 7Nm3/min | Rc1.5”~2” | 137 | 510 | 470 | / | Ex-32 | |
SAF-36 | 11Nm3/min | Rc1.5”~c2” | 137 | 629 | 590 | / | Ex-36 | |
SAF-40 | 14Nm3/min | Rc2”~2.5” | 150 | 840 | 790 | / | Ex-40 | |
SAF-44 | 18Nm3/min | Rc2”~2.5” | 150 | 840 | 790 | / | Ex-44 | |
SAF-48 | 22Nm3/min | Rc2.5” | 180 | 975 | 925 | / | Ex-48 | |
SAF-40AC | 14Nm3/min | DN40 | 150 | 700 | 650 | Φ133 | Ex-40 | 碳鋼、不銹鋼 |
SAF-44AC | 18Nm3/min | DN50 | 150 | 850 | 800 | Φ133 | Ex-44 | |
SAF-48AC | 22Nm3/min | DN65 | 150 | 1000 | 950 | Φ133 | Ex-48 | |
SAFx-44F | 18Nm3/min | DN80 | 336 | 1120 | 940 | Φ159 | Ex-44 | |
SAFx-48F | 22Nm3/min | DN80 | 336 | 1120 | 940 | Φ159 | Ex-48 | |
SAFx-56F | 36Nm3/min | DN100 | 459 | 1120 | 835 | Φ219 | Ex-44 | |
SAFx-60F | 54Nm3/min | DN100 | 520 | 1166 | 883 | Φ273 | Ex-44 | |
SAFx-64F | 72Nm3/min | DN125 | 560 | 1217 | 921 | Φ325 | Ex-44 | |
SAFx-68F | 90Nm3/min | DN125 | 637 | 1450 | 1114 | Φ377 | Ex-44 | |
SAFx-69F | 110Nm3/min | DN125 | 700 | 1565 | 1130 | Φ400 | Ex-44 | |
SAFx-70F | 130Nm3/min | DN150 | 762 | 1470 | 1086 | Φ450 | Ex-44 | |
SAFx-72F | 145Nm3/min | DN150 | 762 | 1470 | 1086 | Φ450 | Ex-44 | |
SAFx-73F | 165Nm3/min | DN150 | Ex-44 | |||||
SAFx-74F | 180Nm3/min | DN200 | 816 | 1654 | 1231 | Φ500 | Ex-44 | |
SAFx-75F | 200Nm3/min | DN200 | 816 | 1654 | 1231 | Φ500 | Ex-44 |
